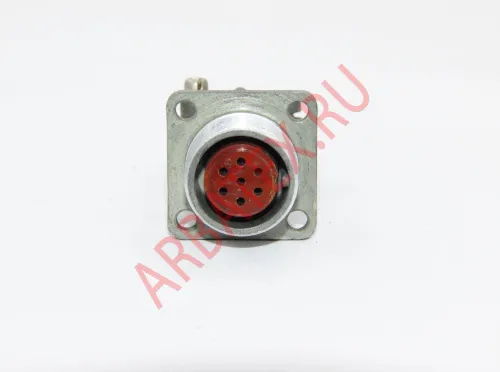

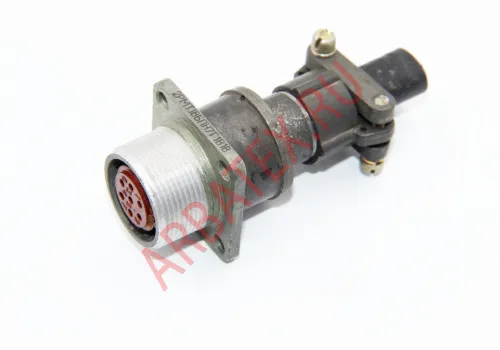

2РМТ18БПН7Г1В1В розетка блочная

Описание:

2РМТ18БПН7Г1В1В розетка приборная (блочная) с прямым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов Соединитель 2РМТ18БПН7Г1В1В цилиндрический низкочастотный тропикоустойчивый с резьбовой фиксацией сочлененного положения.
Также их относят в группу цилиндрических, низкочастотных промышленных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.Покрытие контактов у данных разъемов - судя по последней букве "В" в маркировке - серебро.

Разъемы серии 2рмт могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих товаров - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части соединителя нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробная информация о наличии и цена по телефону или указана на сайте. Купить данные кабельные соединители и другие электрические электронные компоненты а нашем магазине Вы можете через нашу корзину или сделав звонок на номер 8-912-751-33-24.

Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток, Майкоп, Улан-Удэ, Горно-Алтайск, Назрань, Нальчик, Элиста, Черкесск, Петрозаводск, Сыктывкар, Йошкар-Ола, Саранск, Якутск, Казань, Кызыл, Ижевск, Чебоксары, Благовещенск, Архангельск, Астрахань, Белгород, Владимир, Воронеж, Иваново, Калининград, Калуга, Петропавловск-Камчатский, Кемерово, Киров, Кострома, Курган, Курск, Магадан, Великий Новгород, Новосибирск, Орел, Пермь, Псков, Рязань, Южно-Сахалинск, Екатеринбург, Тамбов, Томск, Анадырь и т.д.

Параметры кабельной розетки 2РМТ18БПН7Г1В1В:

- Максимальное рабочее напряжение ...... 560 В
- Сопротивление изоляции ...... не менее 1000 МОм
- Количество сочленений ...... расчленений 500
- Интервал рабочих температур ...... от -60 до +100°С
- Минимальная наработка ...... 5000 часов
- Срок сохраняемости ...... 25 лет

• Общее количество контактов:              4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
• Максимальный ток на одиночный контакт, А:

          - диаметр контакта, 1,0 мм          5....8

          - диаметр контакта, 1,5 мм          7....15

          - диаметр контакта, 2,0 мм          18

          - диаметр контакта, 3,0 мм          32

• Сопротивление контактов, не более, МОм:

          - диаметр контакта, 1,0 мм          5,0

          - диаметр контакта, 1,5 мм          2,5

          - диаметр контакта, 2,0 мм          1,6

          - диаметр контакта, 3,0 мм          0,8

Обозначение 2рмт18бпн7г1в1:

2РМТ – Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
18 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
7 - количество контактов;
Г- часть соединителя: Ш - вилка; Г - розетка;
1- обозначение сочетания контактов;
В- покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.
В - всеклиматическое исполнение.

Установочные размеры

Условный размер корпуса: 18 мм
Dлев-18×1 мм
D1-10,5 мм
Imaх-34 мм


Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.



Обращаем ваше внимание, что данный сайт и все информационные материалы, каталоги, статьи и цены, размещенные на нём, носят информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ.

Ответной частью для розетки 2РМТ18БПН7Г1В1В являются:

Вилка 2РМ18КПН7Ш1А1

Вилка 2РМ18КПН7Ш1В1

Вилка 2РМ18КПЭ7Ш1А1

Вилка 2РМ18КПЭ7Ш1В1

Вилка 2РМ18КУН7Ш1А1

Вилка 2РМ18КУН7Ш1В1

Вилка 2РМ18КУЭ7Ш1А1

Вилка 2РМ18КУЭ7Ш1В1

Вилка 2РМТ18КПН7Ш1А1В

Вилка 2РМТ18КПН7Ш1В1В
Вилка 2РМТ18КПЭ7Ш1А1В
Вилка 2РМТ18КПЭ7Ш1В1В
Вилка 2РМТ18КУН7Ш1А1В
Вилка 2РМТ18КУН7Ш1В1В
Вилка 2РМТ18КУЭ7Ш1А1В
Вилка 2РМТ18КУЭ7Ш1В1В
