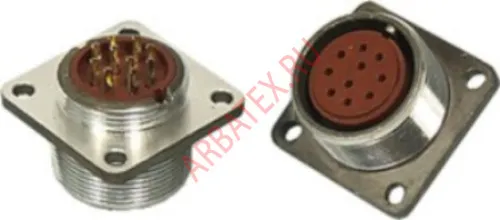

2РМ22Б10Г1А1

Разъем 2РМ22Б10Г1А1 принадлежит к серии 2РМ (разъем малогабаритный), представляющей собой группу цилиндрических электрических соединителей, широко используемых в различных отраслях промышленности, включая приборостроение, радиотехнику, авиацию и общее машиностроение. Он предназначен для обеспечения надежного электрического соединения.

Обозначение разъема:

* 2РМ — Серия разъемов. Указывает на второе поколение малогабаритных цилиндрических разъемов.
* 22 — Условный размер корпуса. Этот параметр определяет габаритные размеры разъема. Размер 22 меньше, чем, например, 24 или 27, и обычно соответствует разъемам с меньшим количеством контактов или меньшим диаметром.
* Б — Тип корпуса. Означает блочную часть разъема, предназначенную для стационарного монтажа на панель или корпус прибора. Крепление осуществляется с помощью фланца.
* 10 — Количество контактов. Данный разъем имеет 10 электрических контактов.
* Г — Тип контакта. Указывает на то, что в разъеме используются гнездовые (женские, "мама") контакты.
* 1 — Вариант исполнения. Может обозначать конкретные конструктивные особенности или модификации, например, тип хвостовика для кабеля или особенности монтажа.
* А1 — Покрытие контактов и/или группа качества. Буква А традиционно означает покрытие контактов серебром, что обеспечивает отличную электропроводность, устойчивость к окислению и долговечность. Цифра 1 часто указывает на всеклиматическое исполнение, что делает разъем пригодным для эксплуатации в широком диапазоне климатических условий. Обратите внимание, что в данном обозначении отсутствует буква, указывающая на герметичность (например, "Э" для эластомерного изолятора) или негерметичность ("Н"), что подразумевает стандартное, обычно негерметичное, исполнение, если нет других указаний в спецификации.

Основные характеристики и применение:

* Назначение: Используется для создания разъемных электрических соединений в цепях постоянного и переменного тока.
* Конструкция: Цилиндрический корпус обеспечивает механическую прочность и защиту контактов. Блочное исполнение позволяет жестко закрепить разъем на поверхности оборудования.
* Надежность: Разъемы серии 2РМ известны своей устойчивостью к вибрациям и механическим воздействиям.
* Монтаж: Устанавливается на панель или корпус оборудования с помощью крепежного фланца. Подключение проводников к контактам осуществляется пайкой.
* Температурный диапазон: Подходит для эксплуатации в широком диапазоне температур, характерном для всеклиматического исполнения.
* Материалы: Корпус обычно изготавливается из алюминиевых сплавов с защитным покрытием, контакты — из латуни или бронзы с покрытием (чаще всего серебром).

Сферы применения:

* Приборостроение: Для подключения датчиков, измерительных блоков, панелей управления.
* Радиотехника и связь: В оборудовании для передачи данных и сигналов.
* Автоматизация: В различных промышленных контроллерах и исполнительных устройствах.
* Медицинское оборудование: Для надежных соединений в аппаратуре.

Важная информация:

* Сочленяемая часть: Для этого блочного гнездового разъема (2РМ22Б10Г1А1) потребуется соответствующая кабельная часть со штыревыми контактами. Пример соответствующего кабельного разъема: 2РМ22К10Ш1А1 (где "К" — кабельная, "Ш" — штыревой).
* Негерметичность: Поскольку в обозначении нет индекса "Э" (эластомерный изолятор), предполагается, что разъем не является герметичным. Для использования в условиях повышенной влажности или пыли может потребоваться дополнительная защита или выбор герметичного аналога.
