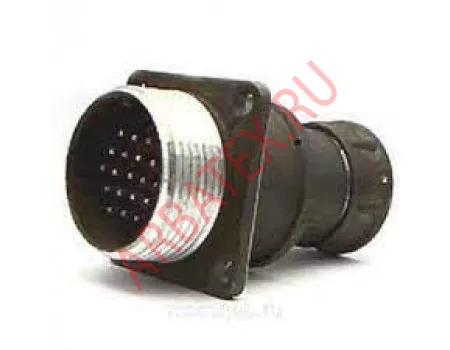

2РМ24БПЭ19Ш1А1

Разъем 2РМ24БПЭ19Ш1А1 является представителем серии цилиндрических электрических соединителей типа 2РМ (разъем малогабаритный), широко используемых в различных областях промышленности, в том числе в авиации, приборостроении, радиотехнике и общем машиностроении.

Разберем обозначение по частям:

* 2РМ — Серия разъемов. Обозначает второе поколение малогабаритных разъемов.
* 24 — Условный размер корпуса. В данном случае это размер 24, который определяет диаметр монтажного фланца или корпуса вилки/розетки. Чем больше число, тем крупнее разъем и, как правило, большее количество контактов он может вмещать.
* Б — Тип корпуса. Обозначает блочную часть разъема, предназначенную для монтажа на панель (фланцем) или прибор.
* П — Вид контакта. Указывает на то, что это прямая пайка, то есть контакты предназначены для припаивания проводников.
* Э — Тип изолятора. Обозначает, что изолятор изготовлен из эластомера, что обеспечивает хорошие диэлектрические свойства, устойчивость к вибрациям и герметичность.
* 19 — Количество контактов. Данный разъем имеет 19 контактов.
* Ш — Тип контакта. Указывает на то, что в данном разъеме используются штыревые (вилка) контакты.
* 1 — Вариант исполнения. Может указывать на конкретные конструктивные особенности, например, на наличие хвостовика для кабеля.
* А1 — Покрытие контактов и/или группа качества. А чаще всего означает покрытие контактов серебром, что обеспечивает хорошую проводимость и устойчивость к окислению. Цифра 1 может указывать на климатическое исполнение (в данном случае "всеклиматическое") или другие специфические параметры.

Применение:

* Назначение: Используется для быстроразъемного и надежного электрического соединения цепей постоянного и переменного тока.
* Конструкция: Цилиндрическая форма обеспечивает надежное сочленение и защиту контактов.
* Герметичность: Благодаря эластомерным уплотнениям и конструкции корпуса, разъем обладает повышенной герметичностью, что позволяет использовать его в условиях повышенной влажности, запыленности и перепадов давления.
* Механическая прочность: Устойчив к вибрациям, ударам и другим механическим воздействиям.
* Температурный диапазон: Широкий рабочий температурный диапазон, что делает его пригодным для эксплуатации в различных климатических условиях.
* Материалы: Корпус обычно изготавливается из алюминиевых сплавов с анодно-окисным покрытием, контакты — из латуни или бронзы с покрытием (чаще всего серебром).

Сферы применения:

* Авиационная и космическая техника: Для подключения датчиков, систем управления, бортового оборудования.
* Военная техника: Благодаря высокой надежности и устойчивости к внешним воздействиям.
* Промышленное оборудование: В станках, автоматизированных линиях, измерительных приборах.
* Радиотехника и электроника: Для коммутации сигнальных и силовых цепей.

Важная информация:

* Сочленяемая часть: Для этого блочного штыревого разъема (2РМ24БПЭ19Ш1А1) требуется кабельная часть с гнездовыми контактами, например, 2РМ24КПЭ19Г1А1 (где "К" — кабельная, "Г" — гнездо).
* Монтаж: Установка осуществляется путем крепления фланца на панель при помощи винтов.
