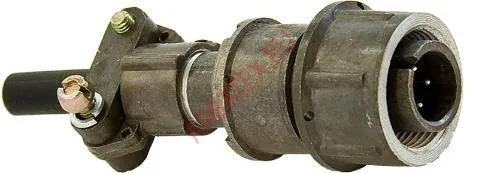

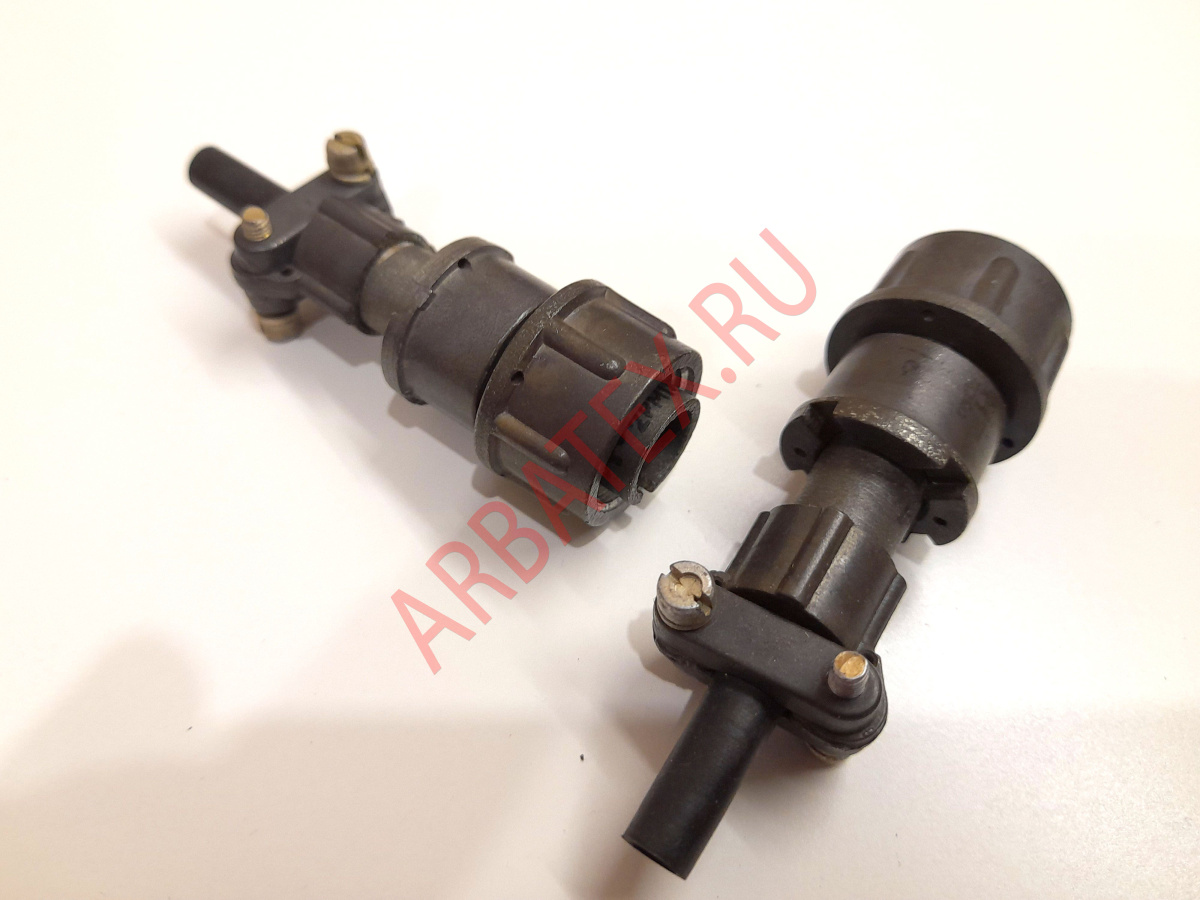

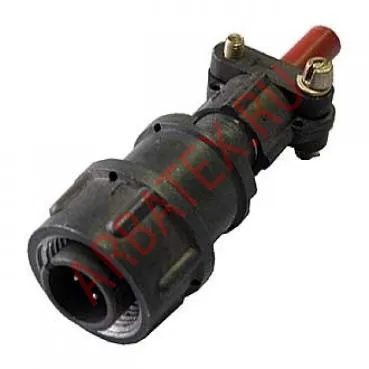

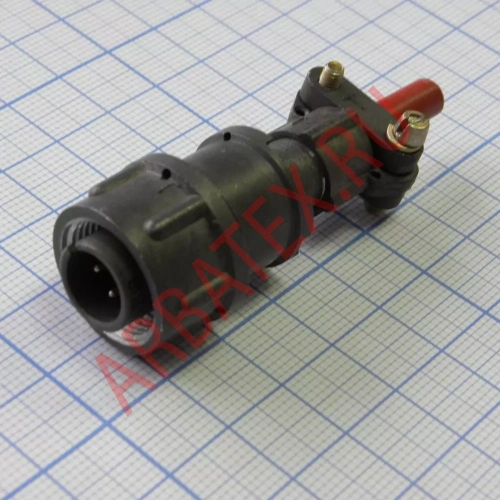

2РМ14КПН4Ш1В1 вилка кабельная

Назначение и область применения 2РМ14КПН4Ш1В1

Соединитель цилиндрический — это промышленный низкочастотный электрический компонент, предназначенный для кабельного монтажа и эксплуатации в составе радиоэлектронной аппаратуры, приборов и систем автоматизации. Он подходит для эксплуатации в условиях повышенного пыле- и влагозагрязнения, механических вибраций и температурных перепадов. Благодаря надежной конструкции и использованию качественных материалов, таких как алюминиевый сплав АЛ-11 и пресс-материал АГ-4, данный тип разъёма широко применяется в машиностроении, оборонной промышленности, энергетике и на промышленных объектах тяжелого машиностроения.

Конструктивные особенности разъема

Разъем принадлежит к серии 2РМ. Он выполнен в кабельном исполнении и имеет розеточную конфигурацию (Г - гнездовой тип). Цилиндрический корпус диаметром 22 мм обеспечивает прочность и устойчивость к физическому воздействию, а также гарантирует стабильное соединение с ответной частью. Разъем комплектуется 4 контактами с покрытием из серебра, что обеспечивает низкое переходное сопротивление и стабильную токовую передачу от источника к потребителю.

Технические характеристики

Тип разъема	2РМ - цилиндрический низкочастотный
Диаметр корпуса	14 мм
Количество контактов	4
Максимальное рабочее напряжение	560 В
Максимальный ток	50 А
Температурный диапазон	-60°С до +100°С
Сопротивление изоляции	≥1000 МОм
Наработка	5000 часов
Срок хранения	до 25 лет

Преимущества при использовании

Высокая надежность крепления за счет резьбового соединения корпуса и гайки;
Устойчивость к агрессивным климатическим условиям (всеклиматическое исполнение);
Совместимость с широким спектром кабельной продукции;
Повышенная токовая нагрузка до 50 ампер;
Долговечность: срок службы до 25 лет;
Высокие показатели герметизации и механической стойкости в промышленных условиях эксплуатации.

Применяемые материалы и качество исполнения

Корпус разъема изготовлен из алюминиевого сплава АЛ-11, отличающегося прочностью, малым весом и стойкостью к коррозии. Контакты посеребрены — это обеспечивает лучшую проводимость и защиту от окисления. Изоляционная часть выполнена из прессованного диэлектрического материала АГ-4, что повышает электрическую изоляцию и надежность в эксплуатации с повышенными уровнями влажности и пыли.

Количество и код заказа

Поставки осуществляются оптом и в розницу. Стандартное количество в упаковке может варьироваться в зависимости от условий поставки. Для быстрого оформления заказа необходимо указать код изделия в строке заказа на сайте. При оформлении через корзину или при телефонной заявке, пожалуйста, используйте точное обозначение типа разъема.

Условия покупки, цены и доставка

Уточняйте актуальную цену на данные разъемы у менеджера компании — стоимость зависит от объема заказа и текущих условий поставки. Мы предлагаем гибкие условия оплаты, в том числе банковский перевод, онлайн-оплату, безналичный расчет. Доставка осуществляется по всей территории России — от Москвы до Владивостока. Для удобства клиентов мы работаем как с физическими лицами, так и с юридическими. Все отправления комплектуются сопроводительными документами, включая сертификаты соответствия, если это требуется.

Инструкции по монтажу

При монтаже данных разъемов следует внимательно следовать рекомендациям производителя. Обязательно убедитесь в совместимости типов — соединение кабельной розетки возможно только с блочной вилкой и наоборот. Монтаж осуществляется с использованием стандартного инструмента (торцевой ключ, винтоверт, мультиметр). Желательно проводить монтаж в сухом и чистом помещении, использовать кабельную оплётку и при необходимости — экранирование для защиты от помех в электрических цепях.

Полезная информация

Соединители серии 2РМ14, активно используются при производстве реле, плат управления, измерительных приборов и промышленного оборудования. Они подходят для включения в системы с переменным или постоянным напряжением до 560 В при токе до 50 А. Использование разъемов 2РМ14 существенно упрощает сервисное обслуживание приборов за счет быстрой замены отказавших компонентов.

Дополнительные характеристики и обозначения

Разъем 2РМ14КПН4Ш1В1В расшифровывается следующим образом :

1. 2РМ — цилиндрический, низкочастотный, негерметичный соединитель;
2. 14 — условный диаметр корпуса;
3. К — кабельное исполнение корпуса;
4. П — прямой патрубок;
5. Н — неэкранированный кабель;
6. 4 — количество контактов;
7. Ш — вилка ;
8. 1 — обозначение контактов внутри разъема;
9. В — серебряное покрытие контактов;
10. 1 — цилиндрическая форма контактов;
11. В — всеклиматическое исполнение.

Почему выбирают нас

Наша компания поставляет только оригинальные разъемы входящие в сертифицированный каталог промышленной аппаратуры. Вы можете оформить заказ напрямую через сайт, положив товар в корзину, или связаться с нашим менеджером по телефону. Мы гарантируем быструю обработку заявки, конкурентоспособную цену и поставку точно в срок. География нашего обслуживания охватывает всю Россию: от Москвы до региональных промышленных центров. В наличии большой выбор компонентов: резисторы, переходники, цилиндрические соединители, переключатели, конденсаторы и другие товары для промышленного использования.

Обратная связь и техническая поддержка

Если вы не уверены, какое изделие подходит для вашего проекта — предоставьте техническое задание специалисту. Мы поможем подобрать альтернативу или найти точное исполнение. Запросить цену, отправить прайс-лист, согласовать условия — все это доступно через форму заказа на сайте или по телефону. Мы работаем ежедневно и готовы предложить профессиональную консультацию по всем вопросам: включая совместимость, монтаж, типы кабельной продукции и параметры работы тока и напряжения.

Заключение

Промышленный цилиндрический разъем 2РМ14 — это надежное и проверенное техническое решение, подходящее для эксплуатации в самых сложных рабочих условиях. Его отличает высокая стойкость, простота монтажа и долговечность. При оформлении заказа у нас вы получаете доступ к проверенным техническим компонентам, экспертной поддержке, актуальному описанию изделий и оперативной доставке. Выбирайте надежность, профессионализм и удобство — оформите заказ уже сейчас.
