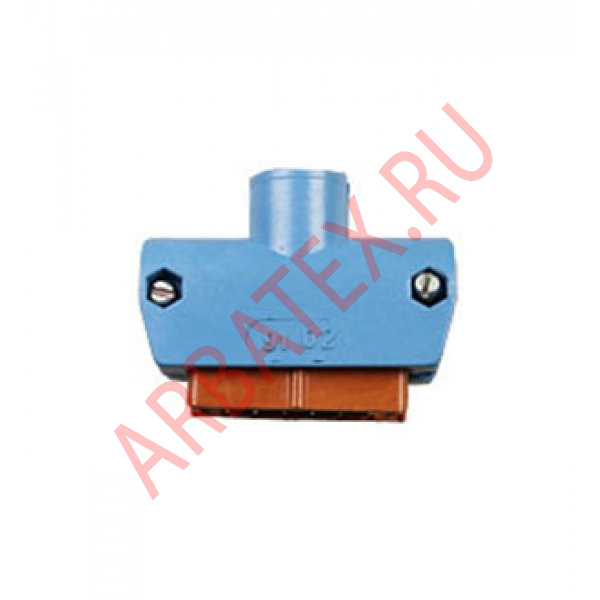

РШ2НП-1-29

Структура условного обозначения: РШ2НП-1-29

Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш - часть соединителя:
Ш - штыревой контакт (вилка) для печатного монтажа,
Г - гнездовой контакт (розетка) для объемного монтажа;
2 - часть соединителя:
1- приборная часть для печатного монтажа
2- ответная (кабельная) часть для печатного монтажа,
Н - низкочастотный;
М - вилка в штампованно-литом кожухе;
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала; изоляторами из термопластичного материала;
1 - порядковый номер разработки;
29 - исполнение соединителя:
1 - 4-контактная розетка;
3 - 8-контактная розетка;
7 - 8-контактная розетка модернизированная;
4 - 12-контактная розетка;
5 - 16-контактная розетка;
5 - 4-контактная вилка с прямым кожухом,
17 - 8-контактная вилка с прямым кожухом,
23 - 12-контактная вилка с прямым кожухом,
29 - 16-контактная вилка с прямым кожухом,
6 - 4-контактная вилка с угловым кожухом,
18 - 8-контактная вилка с угловым кожухом,
19 - 8-контактная вилка модернизированная
24 - 12- контактная вилка с угловым кожухом,
30 - 16-контактная вилка с угловым кожухом;
А - покрытие контактов рабочей части: О-олово-висмут, А - золото; без буквы - серебро;
В - всеклиматическое исполнение.
