ШР55ПК31НШ3Н

Описание разъёма ШР55ПК31НШ3Н

Общие характеристики

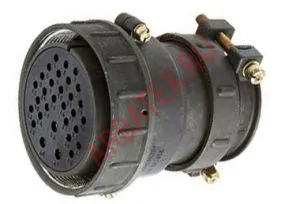

* Тип: Штепсельный разъем, серия ШР. Конкретно это кабельная вилка, то есть часть разъема, которая монтируется на кабель и является подвижной.
* Назначение: Предназначен для создания надёжного электрического соединения в низкочастотных цепях постоянного и переменного тока. Используется там, где требуется подключение кабеля к оборудованию или другим кабелям, без требований к электромагнитному экранированию.
* Конструкция: Круглый разъем, сочленяется с соответствующей блочной розеткой (например, ШР55ПК31НГ3Н или аналогичной).

Расшифровка маркировки
* ШР: Штепсельный Разъем. Стандартная серия круглых соединителей.
* 55: Условный размер корпуса. Указывает на диаметр корпуса разъема.
* П: Прямой. Обозначает прямой ввод кабеля в корпус разъема (кабель входит вдоль оси разъема).
* К: Кабельный. Указывает на конструктивное исполнение для монтажа на кабель.
* 31: Количество контактов. Разъем имеет 31 рабочий контакт.
* Н: Неэкранированный. Отсутствие встроенного экрана для защиты от электромагнитных помех.
* Ш: Штыревой (мужской) тип контактов.
* 3: Тип покрытия контактов. Чаще всего указывает на покрытие контактов серебром или никелем, обеспечивающее хорошую проводимость и умеренную коррозионную стойкость.
* Н: Климатическое исполнение — Нормальное. Предназначен для эксплуатации в умеренном климате.

Ключевые параметры
* Количество контактов: 31 штука.
* Тип контактов: Штыревые (папа).
* Материал контактов: Обычно латунь с покрытием серебром (или никелем) для улучшения электрических характеристик.
* Способ монтажа: Кабельный, для монтажа на электрический кабель.
* Экранирование: Отсутствует (неэкранированный).
* Рабочее напряжение: Зависит от модификации и типа контактов, но для данной серии обычно до 700 В (амплитудное значение).
* Рабочий ток: Для такого количества контактов, как правило, до 5-10 А на контакт, в зависимости от их размера и сечения подключаемого провода.
* Диапазон рабочих температур: Обычно от -60°C до +100°C для нормального климатического исполнения.

Применение
Разъемы типа ШР55ПК31НШ3Н широко используются в тех областях, где требуется многоконтактное, надёжное, но не обязательно экранированное соединение. Типичные сферы применения:
* Различная промышленная аппаратура и оборудование.
* Электроизмерительные приборы.
* Системы управления и автоматики.
* Общее машиностроение.

Особенности использования
* Многоконтактность: Высокое количество контактов делает его подходящим для передачи множества управляющих сигналов или маломощных цепей.
* Прямой кабельный ввод: Упрощает монтаж кабеля, особенно в условиях ограниченного пространства по бокам разъема.
* Неэкранированный: Отсутствие экранирования означает, что он менее устойчив к электромагнитным помехам по сравнению с экранированными версиями.
* Надёжность: Резьбовое сочленение обеспечивает механическую прочность и устойчивость к вибрациям.
